Што такое абсталяванне для праверкі зарада-разраду?
Абсталяванне для праверкі прадукцыйнасці зарада-разраду
Тэст прадукцыйнасці зарада-разраду акумулятара - гэта самы просты тэст прадукцыйнасці, які звычайна складаецца з блока зарада-разраду і блока праграмы кіравання. Ён можа дыстанцыйна кіраваць акумулятарам сілкавання праз камп'ютар для выканання пастаяннага-напружання, пастаяннага-току або загадзя зададзенай крывой магутнасці зарада-разраду. З дапамогай датчыкаў напружання, току і тэмпературы можна вымераць адпаведныя параметры і атрымаць такія параметры ацэнкі, як ёмістасць акумулятара, энергія і кансістэнцыя акумулятара.
Тэставае абсталяванне звычайна класіфікуецца па ўзроўнях магутнасці і напружання, каб задаволіць патрэбы ў праверцы прадукцыйнасці сілавых батарэй і акумулятарных блокаў з рознымі паказчыкамі напружання і магутнасці. Напрыклад, звычайнае абсталяванне для тэсціравання аднаэлементных акумулятараў звычайна выбірае дыяпазон працоўнага напружання 0–5 В і дыяпазон працоўнага току 0–100 А, што можа адпавядаць асноўным патрабаванням да тэсціравання прадукцыйнасці большасці тыпаў аўтамабільных акумулятараў. Для базавага тэставання прадукцыйнасці акумулятарных блокаў высокай-магутнасці дыяпазон напружання неабходна выбіраць у адпаведнасці з дыяпазонам напружання акумулятарнага блока; звычайна выкарыстоўванае універсальнае выпрабавальнае абсталяванне патрабуе 0–500 В з верхняй мяжой магутнасці 150–200 кВт.

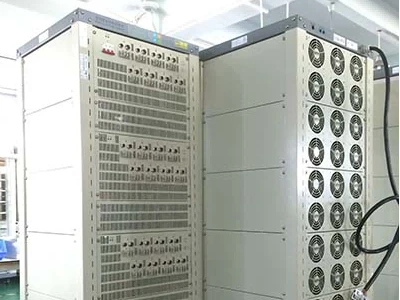

На малюнку 6-7 паказана шмат-функцыянальная сістэма тэсціравання акумулятара Arbin, распрацаваная пэўнай кампаніяй, якая можа ўсталёўваць розныя стратэгіі зарада-разраду з дапамогай праграмнага забеспячэння і запісваць у рэжыме рэальнага часу напружанне, ток, ёмістасць зарада-разраду, магутнасць і тэмпературу паверхні акумулятара, які выпрабоўваецца.
Абсталяванне для праверкі ўнутранага супраціву
Унутраны супраціў акумулятара, як асноўны параметр вымярэння, можа быць правераны такімі метадамі, як метад квадратнага-току, метад моста пераменнага току, метад імпедансу пераменнага току, метад пастаяннага вольта-ампера, метад-току кароткага замыкання і метад імпульснага току. Метад разраду пастаяннага току адносна просты і шырока выкарыстоўваецца ў інжынернай практыцы. Гэты метад прымяняе імгненны вялікі ток (звычайна ад некалькіх дзясяткаў да больш за сто ампер) разраду батарэі, вымярае імгненнае падзенне напружання на батарэі і разлічвае ўнутранае супраціўленне з дапамогай закона Ома. Метад пераменнага току ўводзіць сігнал пераменнага току нізкай-частоты ў акумулятар і вымярае рознасць фаз паміж напружаннем нізкай{7}}частоты і токам нізкай{8}}частоты на клемах акумулятара, каб вылічыць унутраны супраціў. Большасць абсталявання для тэсціравання ўнутранага супраціву, якое зараз выпускаецца вытворцамі, выкарыстоўвае метад пераменнага току для тэсціравання батарэі. На малюнках 6-8 і 6-13 паказаны тыповыя тэстары ўнутранага супраціву і іх параметры.
Табліца 6-13 Параметры тэстара ўнутранага супраціўлення
|
Імя параметра |
Унутраны супраціў |
Напружанне батарэі |
|---|---|---|
|
Дыяпазон вымярэнняў |
0-999.99 mΩ |
0-9.99 V |
|
Мінімальны дазвол |
0.001 mΩ |
0.01 V |
|
Дакладнасць вымярэнняў |
±1,5 % ±5 dgt |
±1,0 % ±5 dgt |
Абсталяванне для вымярэння тэмпературы
Павышэнне тэмпературы акумулятара падчас працэсаў зарадкі-разрадкі з'яўляецца адным з важных параметраў. Аднак звычайнае тэставанне можа вымераць толькі тыповыя параметры становішча на корпусе батарэі. Як правіла, зарадна-разраднае абсталяванне абсталявана адпаведнай сістэмай вымярэння тэмпературы, якая мае функцыю сінхранізацыі тэмпературных даных у працэсе зарада-разраду. Акрамя таго, прафесійнае абсталяванне для вымярэння тэмпературы таксама ўключае бес-кантактныя тэрмометры і цеплавізійныя камеры. Цеплавізійная камера можа збіраць гісторыю змяненняў тэмпературы адной або некалькіх паверхняў батарэі і здабываць даныя змяненняў тэмпературы ў тыповых кропках вымярэння, што робіць яе прафесійнай вымяральнай прыладай для аналізу поля тэмпературы батарэі. Бес-кантактны тэрмометр і цеплавізійная камера паказаны на малюнку 6-9 і малюнку 6-10 адпаведна.
